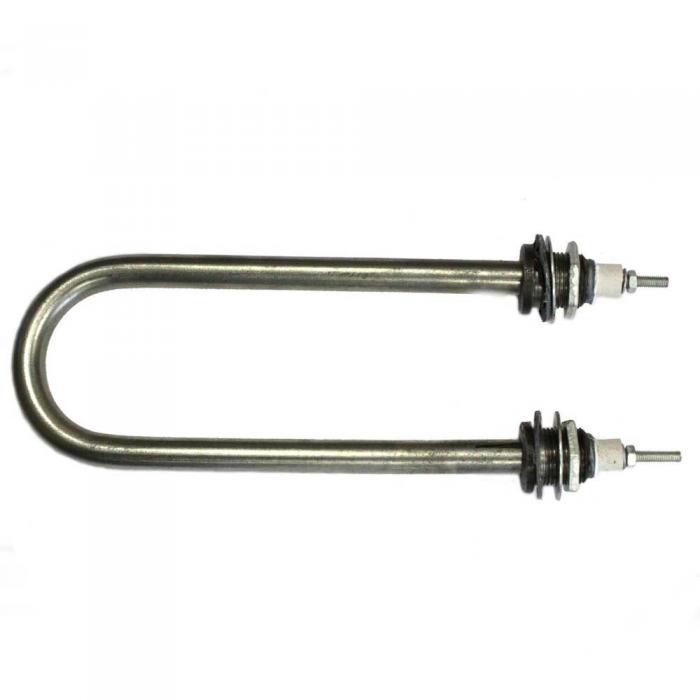

Элек. ТЭН 2,0/А13 Р Ф2 220В L230мм нерж. шц.монт/гайка вод.(05.200)
ТЭН водяной из нержавеющей стали формы-Ф2, мощность 2,0кВт. Используется в промышленном и бытовом оборудовании для нагрева воды и других жидкостей, материал - черная или нержавеющая сталь.

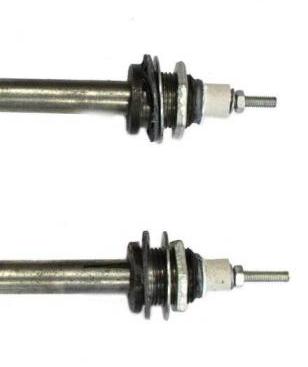

ТЭНы водяные могут быть диаметром 6,5; 8; 10; 13 мм. Также тэны водяные оснащаются штуцерами с резьбой М22х1,5 или G1/2” для ТЭН диаметром 13 мм, резьбой М22х1,5 , G1/2” , М18х1,5, М16х1,5, М14х1,5 для ТЭН диаметром 8 и 10 мм.

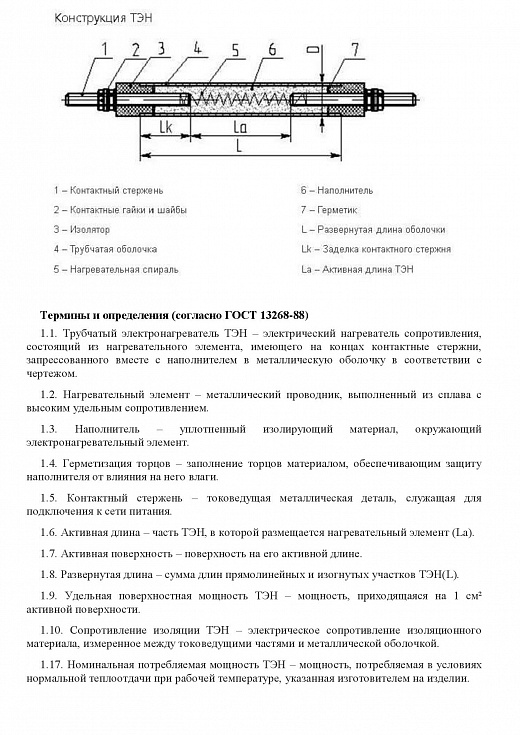

Водяные ТЭНы предназначены для нагрева воды (P,J) или масла (Z). ТЭН водяной представляет собой металлический корпус - трубу, внутри которой запрессована в наполнитель спираль из проволоки высокого омического сопротивления, соединенная с контактными стержнями, снабженными с внешней стороны контактными устройствами. Торцы водяного ТЭНа заполнены герметиком. Между торцом трубы и контактным устройством тэнов для воды установлен изолятор.
Сопротивление изоляции водяных тэн в холодном состоянии 0,5МОм (не менее). ТЭН водяные оснащенные штуцерами, выдерживают давление 1,18*105 Па.
Изготавливаем любые тэны под заказ - тел: 8-923-460-00-06.
Цена: 1 088.00 рублей
Подготовка водяных ТЭН для нагрева жидкости:
Запрещается проводить осмотр или ремонт ТЭН для воды находящихся под напряжением. Корпус каждого водяного ТЭН на объекте должен быть надежно заземлен. ТЭН для масла с маркировкой “Z” может быть использован для нагрева воды (Р). Активная часть ТЭН водяных должна полностью находиться в рабочей среде. При эксплуатации температура на корпусе ТЭН для воды не должна превышать 100°С для воды.
Крепление ТЭН водяного производится при помощи специальной арматуры, штуцеров, фланцев, кронштейнов, зажимов, скоб. Крепление должно исключить самопроизвольную вибрацию водяного тэн. Запрещается крепить тэны водяные за изоляционные втулки и контактные стержни. Ставить арматуру на ТЭНы водяные следует механически или пайкой припоями с температурой плавления до 230 ° С. Паять водяные тэны нужно на расстоянии 30-40 мм от торца корпуса. Перед монтажом ТЭН для воды на объектах необходимо удалить с корпуса консервационную смазку. По мере надобности протереть изоляционные втулки на тэны водяные и контактные стержни от грязи и пыли.
Проверяйте сопротивление изоляции на тэны водяные, величина которого должна соответствовать. Если после транспортирования, хранения или длительного нерабочего состояния в процессе эксплуатации сопротивление изоляции водяных ТЭН уменьшится ниже нормы, то тэны для воды необходимо высушить при температуре 120° С или путем подключения на 1/3 номинального напряжения до восстановления сопротивления изоляции в течение не более 6 час. Монтировать тэны водяные на объекте следует согласно “ Правилам устройств электроустановок”.
Обслуживание и хранение ТЭН водяных:
Необходимо периодически удалять загрязнение с изоляционных втулок и контактных стержней водяных тэн. Следить за креплением тэн для воды и вовремя устранять ослабление. Не допускать попадания воды на изоляционные втулки и контактную часть тэнов водяных.
Условия хранения ТЭН для воды по группе условий хранения 1(Л) ГОСТ 15150-69. ТЭНы водяные должны храниться в помещениях при температуре не ниже плюс 5 ° С и не выше +40 ° С, относительной влажности воздуха не более 80% при +25 ° С и при более низких температурах без конденсации влаги. Вариант временной противокоррозионной защиты на водяные тэны ВЗ-1 согласно ГОСТ 9.014 - 78. Вариант внутренней упаковки тэнов водяных - ВУ-0 согласно ГОСТ 23216 - 78. Условия транспортирования на тэны для воды в части воздействия механических факторов – по группе С ГОСТ 23216-78.
Комплектность продажи ТЭН водяного:
1. ТЭН водяной. 2. Паспорт водяного тэна (на партию ТЭН для воды одновременно направляемую потребителю). 3. Упаковочный лист на тэны водяного типа.
Пример расшифровки ТЭНов:
ТЭН120 А13/5,0 Р 220, U-обр, м/ц 73 где:
120 – длина в развернутом виде (см)
А – глубина заделки шпильки (А – 40 мм, В – 60 мм и т.д.)
13 – диаметр трубки (мм)
5,0 – мощность (кВт)
Р - рабочая среда
220 – рабочее напряжение (В)

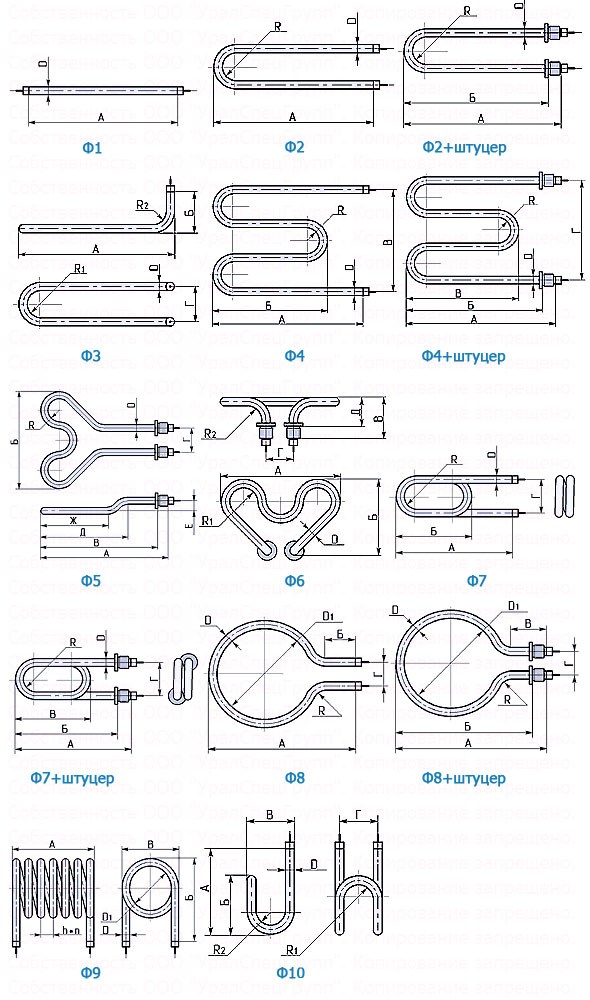

U – обр – форма
м/ц 73 – межцентровое расстоянием (мм)
ТЭНы изготавливаются:
- длина до 3 метров
- диаметр трубки 8,10,13 мм
- любой формы
- материал – сталь, нержавеющая сталь.
Нагреваемые среды:
O – воздух, движущийся со скоростью не менее 6м/с
S – спокойный воздух
L – для литейных форм
P - вода
Z – масло
