Элек. ТЭН 4,0/А8 Р Ф7 220В L240 нерж. шц.монт/гайка вод.(03.340)

Продукция Теплотрон

Элек. ТЭН 4,0/А8 Р Ф7 220В L240 нерж. шц.монт/гайка вод.(03.340)

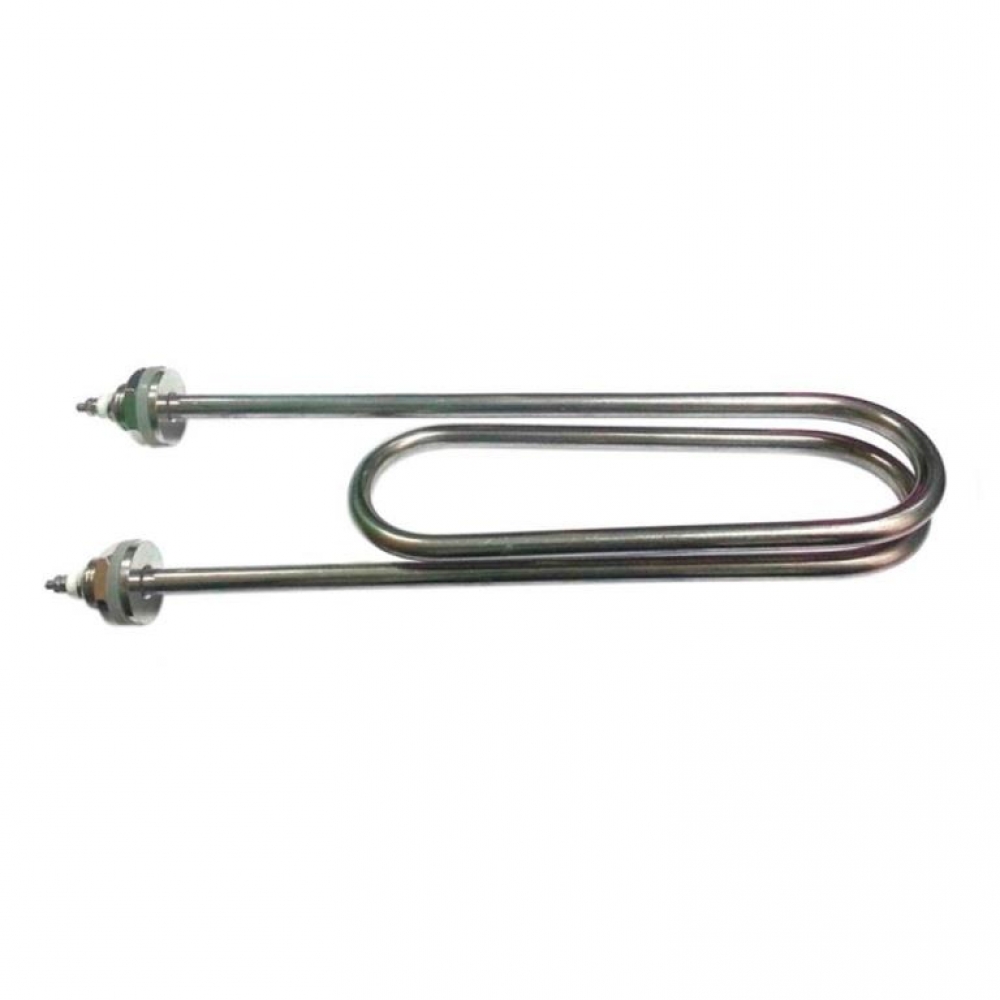

ТЭН водяной из оцинкованной стали формы-Ф7, мощность 5,0кВт. Используется в промышленном и бытовом оборудовании для нагрева воды и других жидкостей, материал-черная или нержавеющая сталь.
ТЭНы водяные могут быть диаметром 6,5; 8; 10; 13 мм. Также тэны водяные оснащаются штуцерами с резьбой М22х1,5 или G1/2” для ТЭН диаметром 13 мм, резьбой М22х1,5, G1/2”, М18х1,5, М16х1,5, М14х1,5 для ТЭН диаметром 8 и 10 мм.

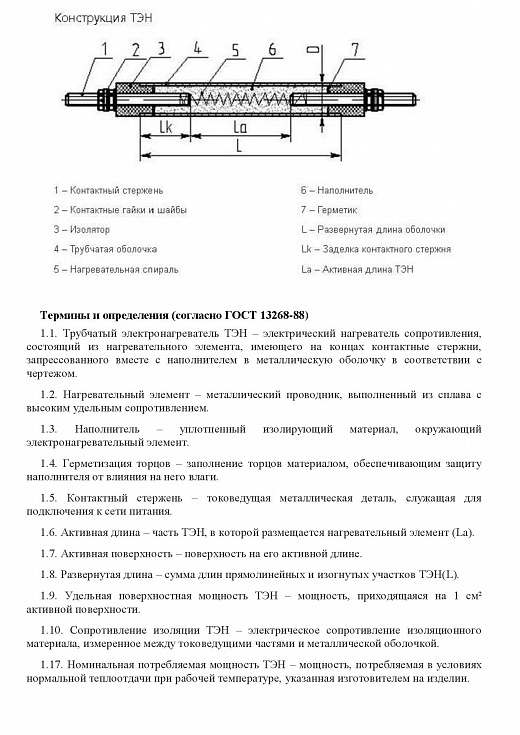

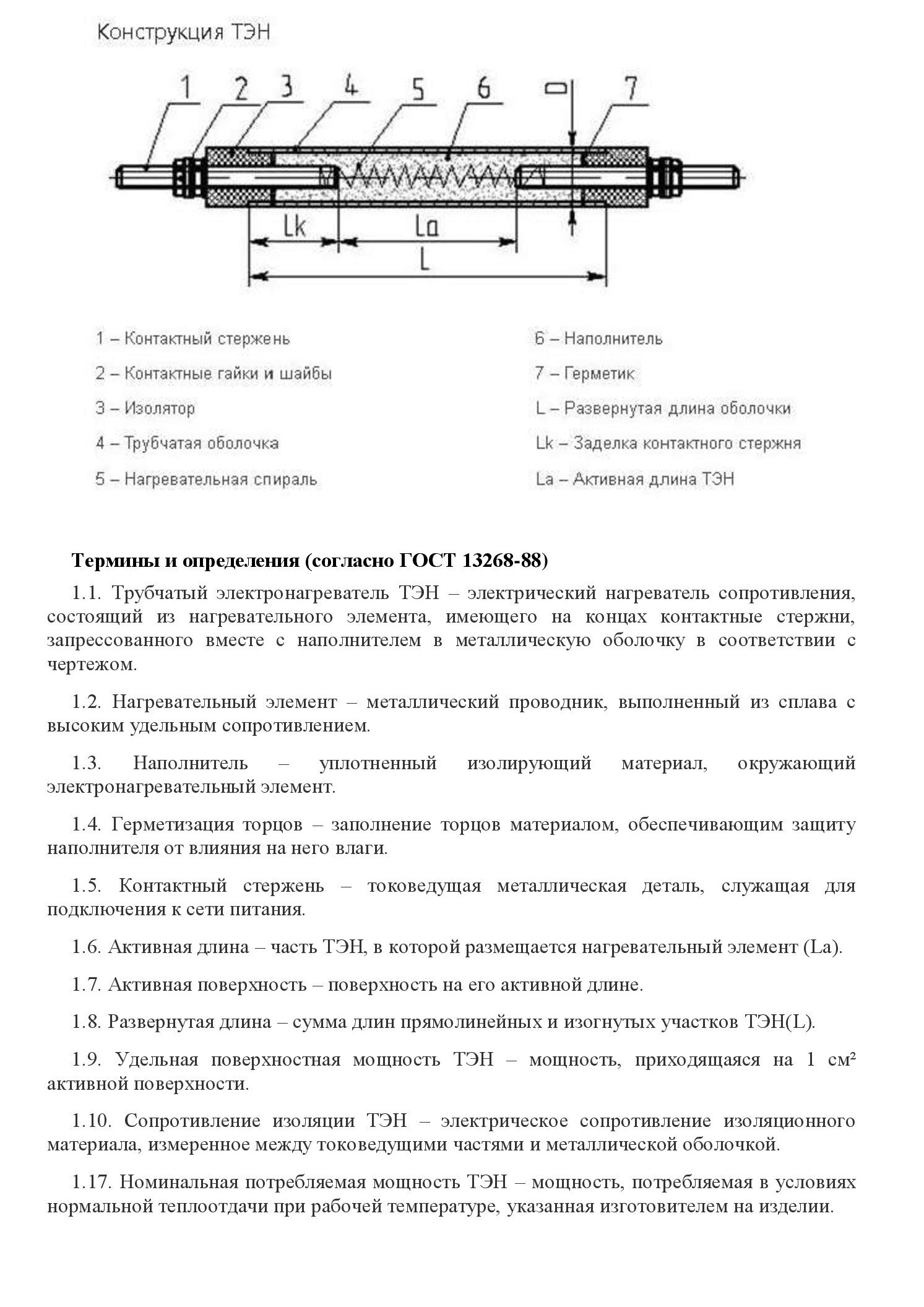

Водяные ТЭНы предназначены для нагрева воды (P,J) или масла (Z). ТЭН водяной представляет собой металлический корпус-трубу, внутри которой запрессована в наполнитель спираль из проволоки высокого омического сопротивления, соединенная с контактными стержнями, снабженными с внешней стороны контактными устройствами. Торцы водяного ТЭНа заполнены герметиком. Между торцом трубы и контактным устройством тэнов для воды установлен изолятор.
Сопротивление изоляции водяных тэн в холодном состоянии 0,5 МОм (не менее). ТЭН водяные оснащенные штуцерами, выдерживают давление 1,18*105 Па.

Изготавливаем любые тэны под заказ - тел: 8-923-460-00-06.

Цена: 518.00 рублей

Характеристики

Схема

Инструкция по монтажу

Детальная информация

Цена 518,00

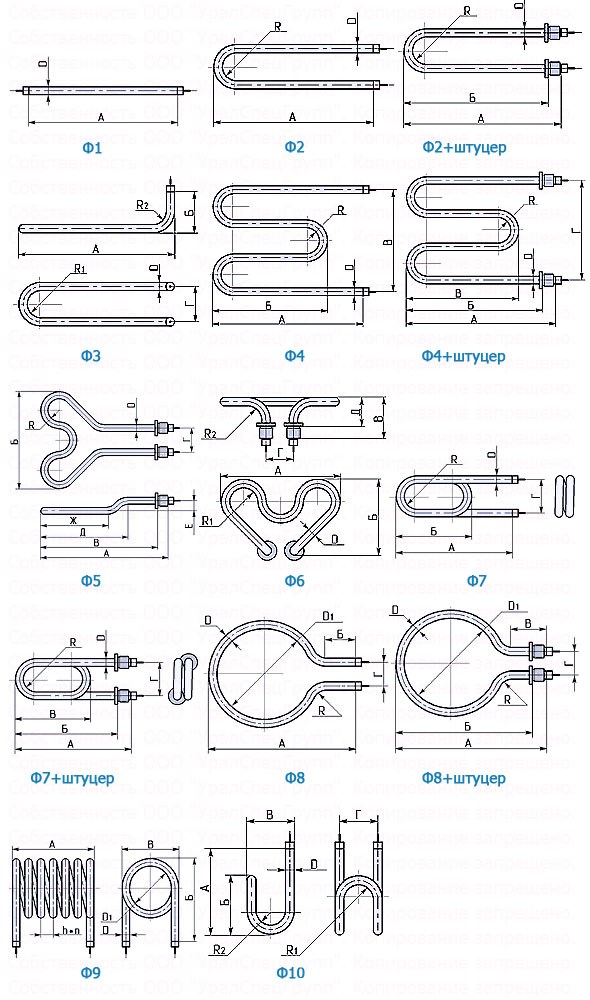

Форма Ф7

Мощность 4,0кВт

Напряжение 220В

Резьбовое соединение М16

Материал Нержавеющая сталь

Нагреваемая среда Вода

Длина в развернутом виде 240 мм

Межосевое расстояние 50-55 мм

Диаметр трубки 8 мм

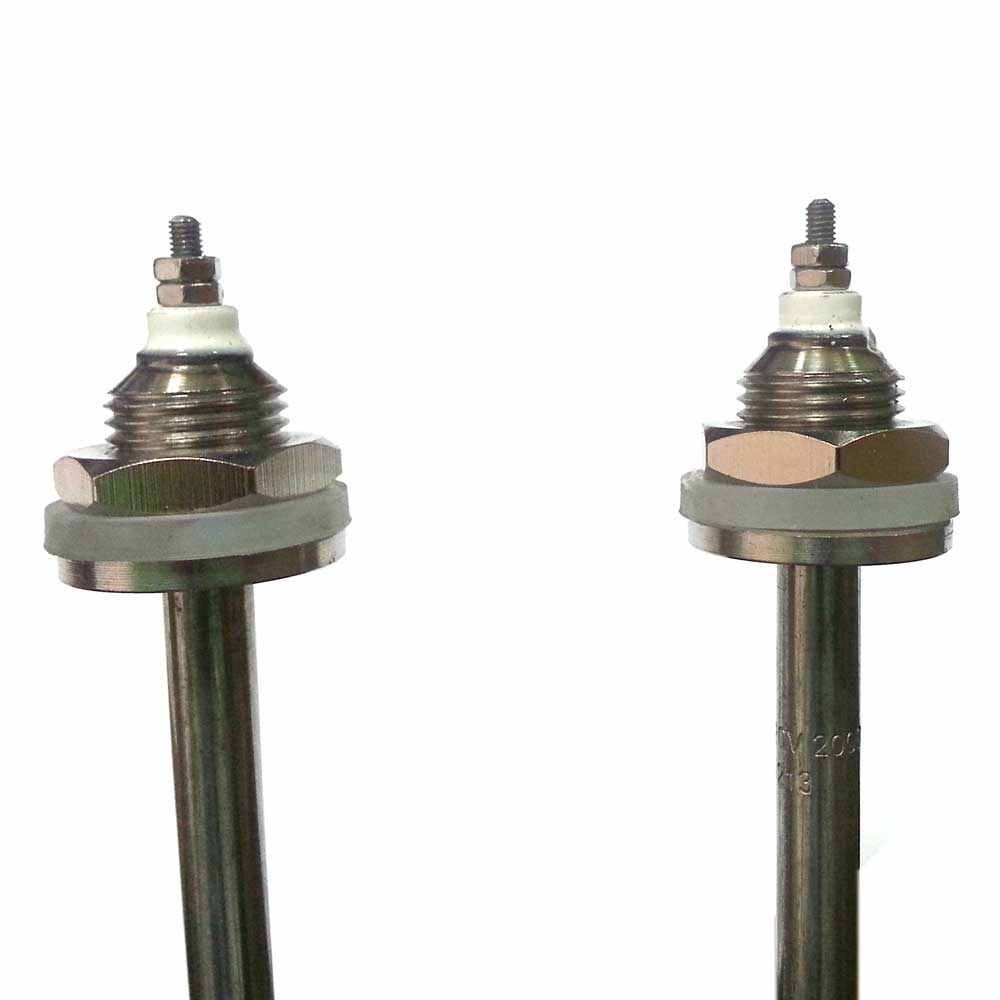

Тип присоединения Штуцер латунный припайной с резьбой

Подготовка водяных ТЭН для нагрева жидкости:

Запрещается проводить осмотр или ремонт ТЭН для воды находящихся под напряжением. Корпус каждого водяного ТЭН на объекте должен быть надежно заземлен. ТЭН для масла с маркировкой “Z” может быть использован для нагрева воды (Р). Активная часть ТЭН водяных должна полностью находиться в рабочей среде. При эксплуатации температура на корпусе ТЭН для воды не должна превышать 100°С для воды.
Крепление ТЭН водяного производится при помощи специальной арматуры, штуцеров, фланцев, кронштейнов, зажимов, скоб. Крепление должно исключить самопроизвольную вибрацию водяного тэн. Запрещается крепить тэны водяные за изоляционные втулки и контактные стержни. Ставить арматуру на ТЭНы водяные следует механически или пайкой припоями с температурой плавления до 230 ° С. Паять водяные тэны нужно на расстоянии 30-40 мм от торца корпуса. Перед монтажом ТЭН для воды на объектах необходимо удалить с корпуса консервационную смазку. По мере надобности протереть изоляционные втулки на тэны водяные и контактные стержни от грязи и пыли.
Проверяйте сопротивление изоляции на тэны водяные, величина которого должна соответствовать. Если после транспортирования, хранения или длительного нерабочего состояния в процессе эксплуатации сопротивление изоляции водяных ТЭН уменьшится ниже нормы, то тэны для воды необходимо высушить при температуре 120° С или путем подключения на 1/3 номинального напряжения до восстановления сопротивления изоляции в течение не более 6 час. Монтировать тэны водяные на объекте следует согласно “ Правилам устройств электроустановок”.

Обслуживание и хранение ТЭН водяных:

Необходимо периодически удалять загрязнение с изоляционных втулок и контактных стержней водяных тэн. Следить за креплением тэн для воды и вовремя устранять ослабление. Не допускать попадания воды на изоляционные втулки и контактную часть тэнов водяных.
Условия хранения ТЭН для воды по группе условий хранения 1(Л) ГОСТ 15150-69. ТЭНы водяные должны храниться в помещениях при температуре не ниже плюс 5 ° С и не выше +40 ° С, относительной влажности воздуха не более 80% при +25 ° С и при более низких температурах без конденсации влаги. Вариант временной противокоррозионной защиты на водяные тэны ВЗ-1 согласно ГОСТ 9.014 - 78. Вариант внутренней упаковки тэнов водяных - ВУ-0 согласно ГОСТ 23216 - 78. Условия транспортирования на тэны для воды в части воздействия механических факторов – по группе С ГОСТ 23216-78.

Комплектность продажи ТЭН водяного:

1. ТЭН водяной. 2. Паспорт водяного тэна (на партию ТЭН для воды одновременно направляемую потребителю). 3. Упаковочный лист на тэны водяного типа.

Пример расшифровки ТЭНов:

ТЭН120 А13/5,0 Р 220, U-обр, м/ц 73 где:

120 – длина в развернутом виде (см)

А – глубина заделки шпильки (А – 40 мм, В – 60 мм и т.д.)

13 – диаметр трубки (мм)

5,0 – мощность (кВт)

Р - рабочая среда

220 – рабочее напряжение (В)

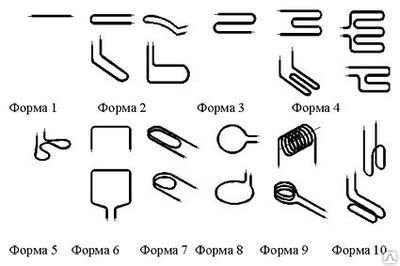

U – обр – форма

м/ц 73 – межцентровое расстоянием (мм)

ТЭНы изготавливаются:

- длина до 3 метров

- диаметр трубки 8,10,13 мм

- любой формы

- материал – сталь, нержавеющая сталь.

Нагреваемые среды:

O – воздух, движущийся со скоростью не менее 6м/с

S – спокойный воздух

L – для литейных форм

P - вода

Z – масло
