Котел Теплотрон Классик 80 кВт

   Отопительный твердотопливный котёл КВр-80К «Теплотрон» мощностью 70-90 кВт. производится ООО «Новокузнецкий Котельный Завод» по ТУ 4931-007-82749029-2007 и предназначен для отопления и горячего водоснабжения жилья, объектов социально-бытового и культурного назначения, а также производственных помещений. По всем основным характеристикам он превосходит аналогичные котлы, выпускаемые отечественными и зарубежными производителями, что подтверждено дипломами конкурсов за 2001г., 2002 г.,2005 г., 2006 г, 2009 г., 2010 г., многолетней (с 2001 г.) эксплуатацией более 1000 котлов, отзывами и расчётами организаций, использующих данные котлы.

   Использование котла для отопления в условиях Сибири и Крайнего Севера даётбольшой экономический эффект и, безусловно, технологии, заложенные конструктивно при его создании, относятся к категории энерго- и ресурсосберегающих.

  Для автоматизации котла рекомендуем использовать: регулятор температуры и вентилятор Wpa-140.

Цена: 212 876.00 рублей

Характеристики
Схема
Инструкция по монтажу
Рекомендуем
Детальная информация
Цена 212876,00
Рекомендуемые товары Вентилятор VSК (аналог WPА) 140
Мощность 80 кВт
Тепловая мощность 0,069 Гкал/час
Объем отапливаемого помещения 2000-2800 куб.м
Вес 472 кг.
Габариты 820х820х1710 мм
Диаметр присоединительных патрубков 57 мм
Диаметр газохода котла 170 мм
Объем воды 163 л.
Ёмкость бункера (по углю) 140 кг.

     Конструкция котла представляет собой стальной двойной теплообменник цилиндрической формы с внутренним бункером для твёрдого топлива и прямоугольным зольником с подвижными колосниковыми решётками из чугуна. Все части котла сварены из категорийной листовой стали толщиной 4-5 мм. Для повышения долговечности изделия все стальные части, подверженные сильному нагреву, защищены водяной рубашкой. Конструкция разъёмная и состоит из двух частей: теплообменника - габариты 820х820х1330  и вес 320 кг, и зольника – габариты 820х820х350 и вес 131кг (общая высота котла тепловой мощностью 80 кВт в сборе –  1680 мм). При своих небольших габаритах котёл легко перевозится на любом грузовом автомобиле или прицепе, а разъёмность конструкции позволяет значительно облегчить процесс погрузо-разгрузочных работ  (максимальный вес одной части – 320 кг). Монтаж осуществляется тремя монтажниками в течение 4х часов с врезкой в систему отопления, монтаж готового модуля при наличии грузоподъёмного механизма – в течение 2х часов.



      Редко применяемая схема вертикальной загрузки с ёмкостью бункера до 140 кг угля обеспечивает автоматическую подачу топлива в зону горения. При низкой зольности углей и запасе котла по тепловой мощности или установке дополнительного бункера можно обеспечить время работы котла без дозагрузки до 2-х суток. Стальной теплообменник котла проходит гидравлические испытания давлением не ниже 6 атмосфер. Усиленные колосниковые решётки и охлаждаемые теплоносителем (водой) рубашки теплообменника обеспечивают котлу механическую прочность и защиту от прогорания. Подвижность колосниковых решёток обеспечивает лёгкость и простоту чистки котла от золы и породы без его остановки. Уголь или любое другое кусковое твёрдое топливо подаётся автоматически по мере его выгорания. Горение топлива происходит в тонком слое, что практически исключает образование угарного газа и обеспечивает котлу КПД до 84%, при его работе в оптимальном режиме.



     Чрезвычайно  экономичен:   расход  топлива  по  углю - менее 200 г на 1 кВт  тепла (суточный расход 80 – 240 кг) и экологичен.  При использовании тощих углей дымовые выбросы из трубы появляются только в момент растопки и загрузки котла, в остальное время выбросы визуально не наблюдаются.



     Работает на любом твёрдом топливе: уголь,  дрова, опилки,  пеллеты (древесно-топливные гранулы), горючие  отходы и не требует постоянного присутствия обслуживающего персонала. Большой объём разовой загрузки (140 кг по углю) позволяет производить загрузку топливом по мере необходимости  2 – 4 раза в сутки. А установка дополнительного бункера или специальной вставки позволяет загружать большими порциями отходы лесопроизводства (опилки, срезка и т.д.) и в этом случае он зарекомендовал себя  как отличный  утилизатор отходов.

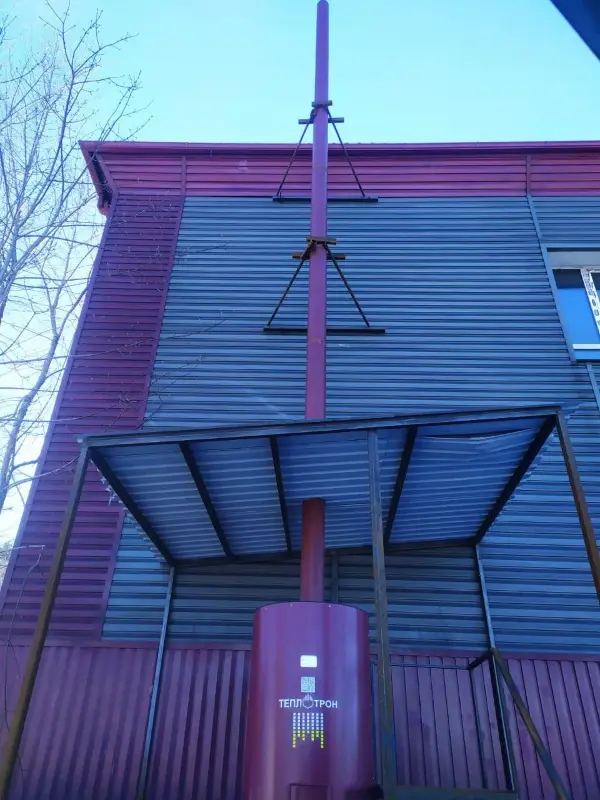

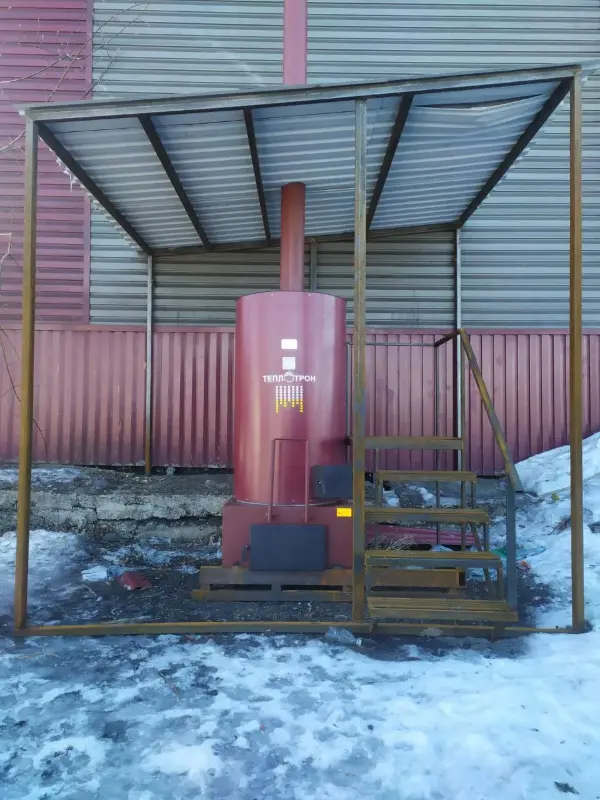

     Котёл, как правило, устанавливается непосредственно около отапливаемого объекта или прямо на объекте. У котла собственная современная теплоизоляция позволяющая котлу работать с минимальными теплопотерями прямо на открытом воздухе без строительства дорогостоящей котельной. Однако изготовитель рекомендует соорудить вокруг котла конструкцию или навес из лёгкого профнастила, защищающую уголь от снега. Так как при использовании мокрого угля или угля со снегом мощность котла падает на 3 - 7 %.



     Простота и надёжность конструкции котла, отсутствие рекламаций на его работу, простота и низкая трудоёмкость в  обслуживании, экономичность и экологичность, сравнительно низкая цена делают котёл «Теплотрон» крайне привлекательным для использования в системах отопления и водоснабжения в любых климатических условиях. О простоте и низкой трудоёмкости  котлов в эксплуатации можно судить по тому факту, что ряд предприятий, установивший у себя котлы «Теплотрон», используют сезонных рабочих (пенсионеров и женщин) в качестве кочегаров (вес ведра угля не превышает 12 кг), а также людей с ограниченными физическими возможностями и совместителей (охранники, механики и т.д.) в качестве дополнительной нагрузки.



     При отсутствии постоянных кочегаров на систему отопления рекомендуется установка аварийной сигнализации отсутствия воды, а также электрокотёл для предотвращения размораживания системы отопления при  остановке котла в ночное время, а также в выходные и праздничные дни. При комплектации котла бойлером или пластинчатыми теплообменниками можно дополнительно получать горячую воду для потребления её персоналом организации или использования в технологическом процессе.



     Котёл прост в обслуживании и эксплуатации, а также очень надёжен и имеет большой запас прочности. Имевший место случай кратковременного исчезновения теплоносителя (воды) при работающем котле, по вине кочегара, не привел к прогоранию котла. После его осмотра и мелкого ремонта на месте котёл продолжил работу в прежнем режиме. При установке котла монтажниками изготовителя на котёл даётся гарантия до 2,5 лет. При его монтаже силами заказчика изготовитель даёт гарантию на котёл 30 мес. со дня продажи через торговую сеть, а для внерыночного потребления - 24 мес. со дня получения потребителем. При этом практика эксплуатации котлов показала его весьма значительный запас долговечности. Так при осмотре котлов, отработавших пять отопительных сезонов, изготовителем не были обнаружены какие либо изменения основных его частей. После осмотра конструкторы котла и изготовитель гарантировали их работу ещё на два года, при этом они убеждены, что, при правильной эксплуатации, котлы проработают более 15 лет.



     Прочность и надёжность конструкции котла облегчают его погрузку, разгрузку и монтаж. Так в практике монтажа котла имеется случай нетрадиционной разгрузки с борта грузового автомобиля. При отсутствии грузоподъёмного механизма, бригадиром монтажников было принято решение о сбрасывании частей котла с автомашины в кучу рыхлой земли, имевшейся неподалёку от места установки. После чего зольник и теплообменник, тремя монтажниками, перемещён на  нужное место и смонтирован. При этом котёл  не получил ни внутренних ни внешних повреждений и эксплуатируется, до настоящего времени, в штатном режиме.


    Прекрасно работает в самотечных (безнасосных) системах отопления. Котёл прост  в  обслуживании и  эксплуатации,  а  также  очень надёжен  и  имеет  большой запас  прочности.  В отличие от импортных твердотопливных котлов имеет более толстую категорийную сталь и, соответственно, массу, что, несомненно, является его преимуществом при непрерывной работе при низких температурах длительное время (7-8 месяцев в году).


     Чистка колосниковых решёток котла от кусков породы, несгоревших остатков и пр. происходит без остановки котла, по мере необходимости. Осуществляется поворотом рычага одной из решёток на 90-120 градусов. Порода вместе с углём просыпается в зольник, гасится и удаляется из зольника лопатой. При этом уголь продолжает гореть на второй решётке. При приведении рычагов в рабочее положение, засыпке угля и, по мере его разгорания (через 30-40 минут), такая же операция проделывается со второй колосниковой решёткой.


     Чистка стенок теплообменника осуществляется после его остановки 1 раз в 1-3 года в зависимости от качества используемого топлива и, соответственно, образования нагара на стенках теплообменника (рекомендуется 1 раз в год). Осуществляется проволочным банником через нижнюю часть теплообменника (необходимо демонтировать его и положить плашмя или на верхнюю крышку).


     У  котла  отличная  естественная  тяга.  При  высоте  дымовой  трубы более  6  метров  котлу  не  нужен  дымосос.


     В последнее время покупатели котлов «Теплотрон» стали интересоваться наличием у котла автоматики. Изготовитель приступил к разработке систем автоматической регулировки котла по мощности, автоматической загрузке и протряски. Данные системы независимы и планируются к поставке как дополнительные опции. Наличие систем автоматической загрузки и протряски позволит довести периодичность обслуживания котла до 1 раза в 7-10 дней.


     У котла отличная естественная тяга. При высоте дымовой трубы более 6 метров котлу не нужен дымосос.



Конструктивные и эксплуатационные преимущества котлов «Теплотрон»

  • всеядность Работает на любом твёрдом виде топлива: уголь, кокс, дрова, опилки, пеллеты (древесно-топливные гранулы), горючие отходы и т.п.;
  • высокий КПД (до 84%) - Потребляет мало топлива, загружается значительно реже;
  • простота и надёжность конструкции - Механическая прочность конструкции (испытывается давлением не ниже 6 атм.), усиленные колосниковые решётки, все части подверженные температурному воздействию защищены водяной «рубашкой», высокая ремонтспособность,  живучесть в аварийных ситуациях, долговечность, отсутствие необходимости в специальном обученном персонале;
  • упрощенный  монтаж - Не требует здания котельной, специально подготовленных площадок и монтажного персонала, допустимый крен    до 100, разборность конструкции, упрощение погрузо-разгрузочных работ;
  • экономичность - Себестоимость получаемого тепла в  2 – 3 раз ниже по сравнению с центральным отоплением, затраты по переводу предприятий на автономную систему в 2-4 раза ниже, чем при использовании единой котельной с котлом большой мощности;
  • большой объём разовой загрузки - Не требует постоянного присутствия кочегара, загружается по мере  необходимости 2-4 раза в сутки;
  • низкая трудоёмкость в эксплуатации - В качестве кочегаров возможно использование: женщин, людей с ограниченными физическими возможностями, использование совместителей;
  • чистка от породы и несгоревших остатков без остановки котла - Обеспечивается подвижностью двух колосниковых решёток, расположенных на независимых валах;
  • экологичность - Выбросы по СО менее 0,7%, во время работы не дымит;
  • не подлежит регистрации - Обеспечивается параметрами давления и температуры теплоносителя).

     Данные котлы могут быть рекомендованы для эксплуатации в регионах с повышенной опасностью возникновения чрезвычайных ситуаций, как наиболее устойчивые при ЧС, и при возникновении таковых использованы для спасения людей и ликвидации последствий.
